Det kompakte overspenningsvernet kommer særlig til sin rett i industrielle lavspenningsfordelinger.  Den gir samtidig potensialutjevning for lynvern og beskyttelse av sluttutstyr. I industrinett med etterstrømmer på opptil 100 kA brukes den for lynvernklasse 1 til 4.

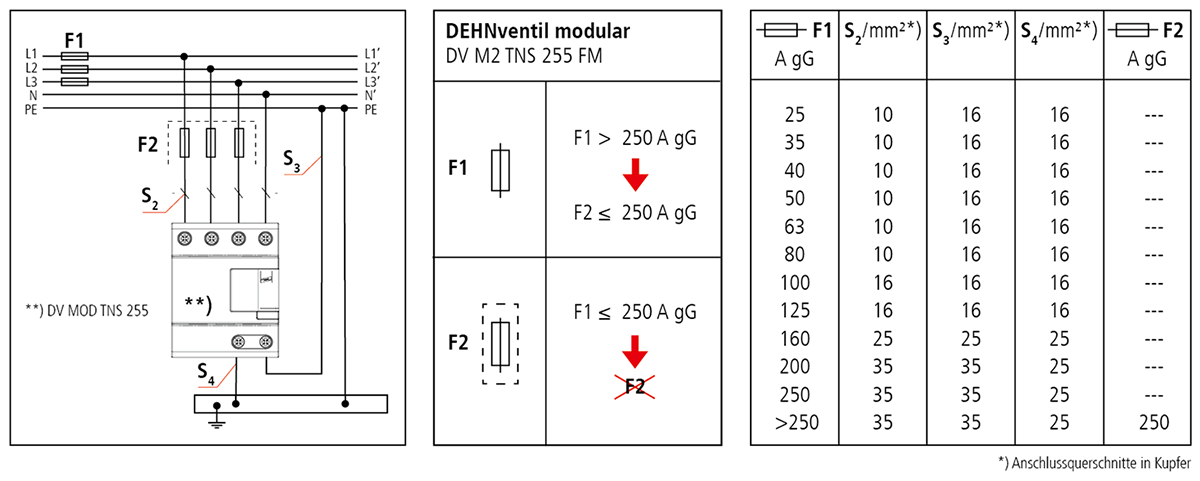

For tilførselseskabel med maks forankoblet sikring er den tidligere nødvendige sikringen redusert fra 315 A til 250 A. Dette frigjør plass i tilkoblingsområdet i lavspenningsanlegg. Ytterligere en fordel: Korterekabellengder for tilkobling av overspenningsvernet muliggjør bruk av den mindre NH1-sikringer i stedet for den tidligere nødvendige NH2-sikringen. 

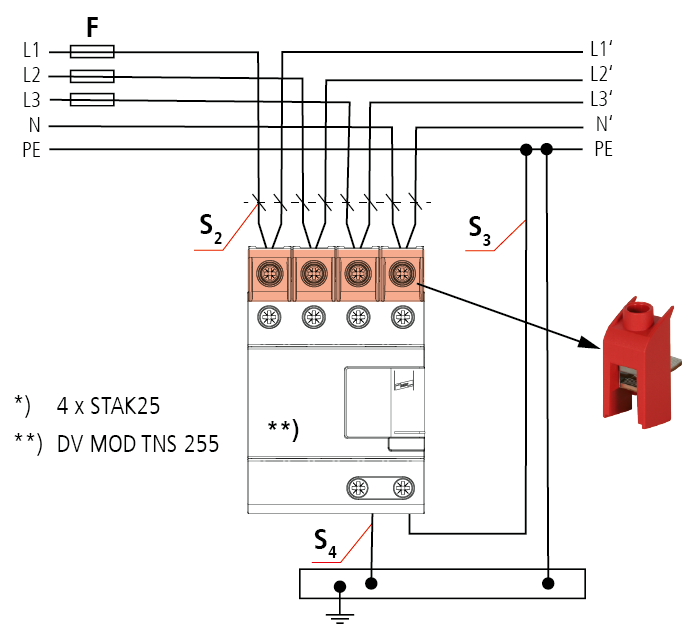

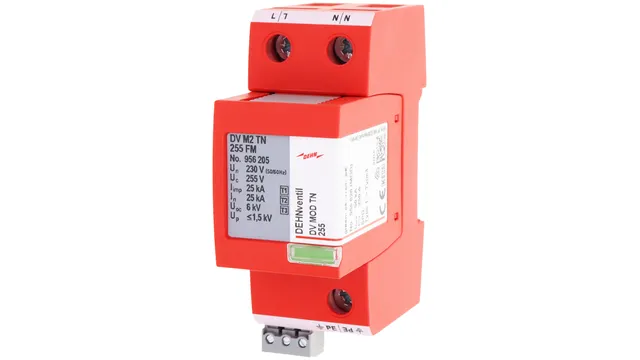

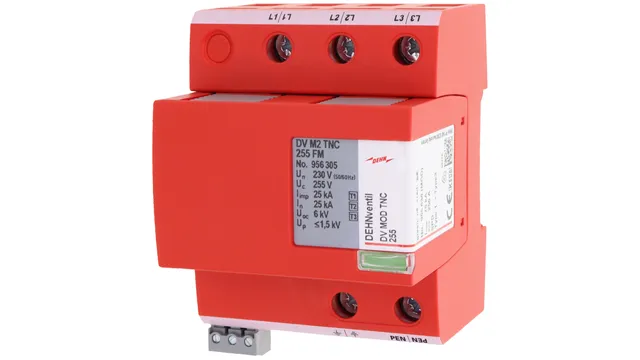

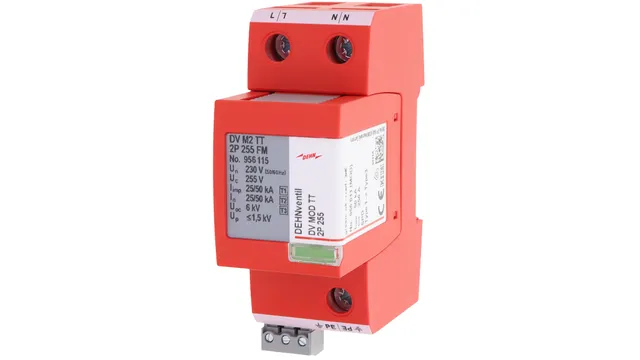

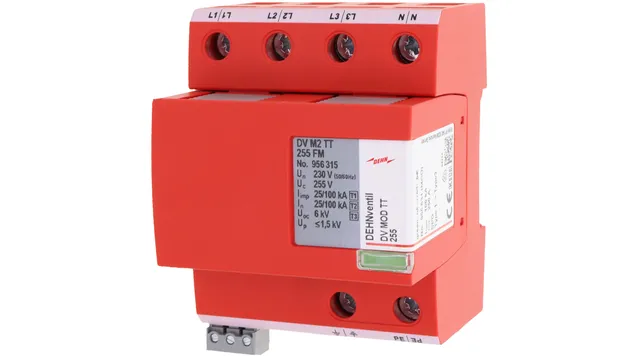

Sammenlignet med forgjengermodellen, har DEHNventil M2 halv bredde. Den vanlige gjennomgangstilkoblingen med dobbeltklemme er derfor ikke lenger mulig. Hvis du foretrekker denne tilkoblingstypen, kan du bruke STAK 25 (art.nr. 952589) for sikker føring av driftstrømmer opptil 100 A. 

Nye DEHNventil M2 gir følgende fordeler:

• Halv byggbredde sammenlignet med DEHNventil M: 4TE
• Brukervennlig mekanisme for enkelt modulbytte 
• Enkel modul: Én modul for hele tilkoblingen av avlederen
• Meldekontakt alltid inkludert
• Snudd montering er mulig: 180° rotasjon
• Maks. forankoblet sikring: 250 A – Ekstra plassbesparelse med mindre sikring NH1 (i stedet for NH2)
• 5 i stedet for 10 varianter
• Overspenningsvern Type 1+2+3 med RAC-teknologi




Nei, dette er et eksempel på et monteringshjelpemiddel. Den lager vanligvis tavlebyggerne selv og brukes for å forenkle monteringen. Ta gjerne kontakt med oss hvis du trenger mer informasjon. Kontaktinformasjonen finner du nederst på siden.

Nei, tilkobling og sikker drift er mulig uten endehylser, takket være bruk av burklemmer.

DEHNventil M2 er en type 1+2+3 kombiavleder testet i henhold til NEK EN 61643-11. Derfor må også den aktuelle testspenningen for type 3-testen oppgis. Derfor må også den aktuelle testspenningen for type 3-testen oppgis. Denne verdien defineres som «tomgangsspenningen fra hybridgeneratoren ved tilkoblingspunktet til testobjektet» og er 6 kV for DEHNventil M2. 

Bryteevnen for følgestrøm Ifi er ifølge NEK EN 61643-11 den uforstyrrede kortslutningsstrømmen som overspenningsvernet (SPD) selv kan bryte uten frakobling. Ideelt sett bør denne verdien være større enn eller lik styrken på kortslutningsstrømmen Isccr. Dette er den høyeste uforstyrrede kortslutningsstrømmen i det elektriske nettet som overspenningsvernet, i kombinasjon med sin angitte frakoblingsenhet, er dimensjonert for (NEK EN 61643-11). DEHNventil M2 er i stand til å bryte en følgestrøm på opptil 100 kAeff helt selvstendig (testet av VDE). 

Overspenningsvernet DEHNventil M2 kan brukes i fordelingsanlegg med potensielle kortslutningsstrømmer over 50 kAeff  (testet av VDE). Ytterligere tester har også vist at enheten kan brukes ved en maksimal potensiell kortslutningsstrøm på opptil 100 kAeff (220 kApeak). 

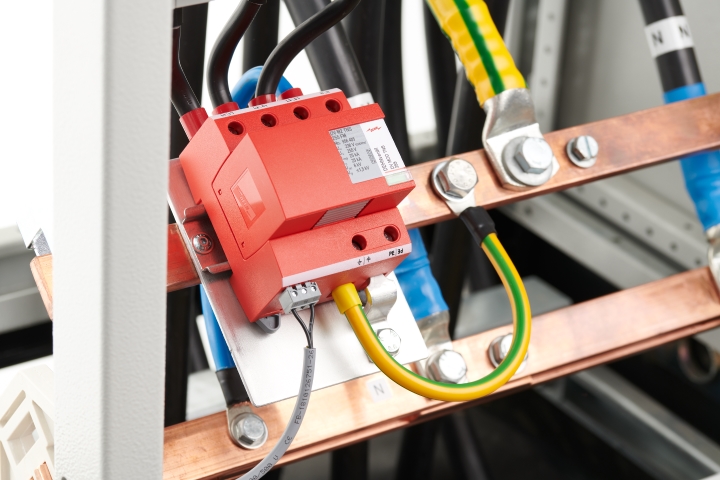

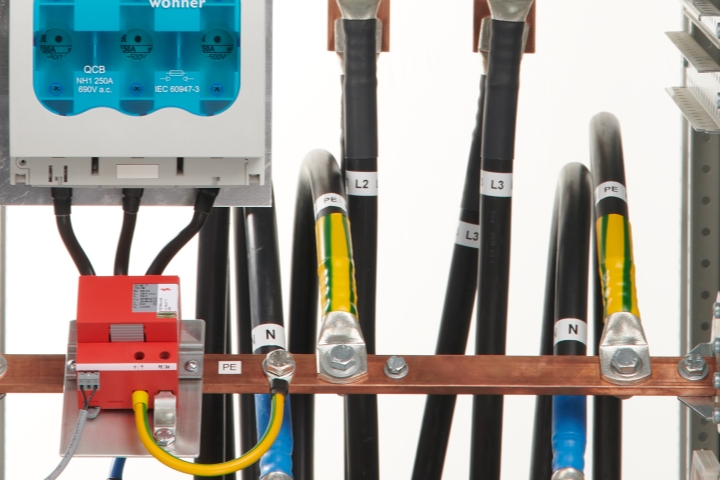

Installasjon og bruk av overspenningsvern er beskrevet i NEK400-534. For type 1-overspenningsvern kreves det tilkobling både til anleggets beskyttelsesleder og til hovedjordskinne/-klemme. Begge tilkoblingene er vist i illustrasjonen. Beskyttelseslederen kobles via den jordede monteringsplaten (høyre tilkobling på DEHNventil M2), og tilkoblingen til hovedjordskinnen skjer via PE-samleskinnen (venstre tilkobling).  

Merknad: I industrielle fordelingsanlegg med tverrsnitt over 150 mm² kan man se bort fra en separat tilkobling av overspenningsvernet til hovedjordskinnen, ettersom denne allerede er forbundet med en jordleder med tilstrekkelig tverrsnitt. Dette beskrives også i brosjyren «Beskyttelse mot overspenninger i lavspenningsanlegg» utgitt av ZVEH (side 21, spørsmål 6). 

Monteringsplaten som vises på bildet, er ikke laget av aluminium. Materialet er fortinnet kobber (Cu/gal Sn). Galvanisk fortinnede komponenter brukes som korrosjonsbeskyttelse og finnes for eksempel på kabelsko av kobber. Det er ingen risiko for korrosjon mellom PE-samleskinnen (Cu) og monteringsplaten (Cu/gal Sn) slik de er vist på bildet. 

NEK EN 60999-1 gjelder for alle klemmeforbindelser, med og uten skruer. Standarden fastsetter at tilkoblinger fra produsentens side må være utformet slik at alle uforberedte ledertyper kan tilkobles.
Tilkoblingene i meldekontakten og på DEHNventil M2 benytter det som kalles «burklemmer». Ettersom full kontakt oppnås også med flertrådige ledere, anbefaler vi å unngå endehylser ved tilkobling. Tilkoblingseksempelet finner du også i vår installasjonsveiledning. Du finner monteringsanvisningen sammen med de tekniske dataene for våre DEHNventil M2-produkter. 

DEHNventil er også tilgjengelig for 40 mm samleskinnesystem: DEHNventil ZP TNC (art.nr. 900 390) og DEHNventil ZP TT (art.nr. 900 391) er spesialtilpassede avledere for tilkoblingsfeltet med 40 mm samleskinne i målerskapet. DEHNventil ZP kan brukes i bygninger med eksternt lynvern i lynvernklasse I og II. I (bolig)bygg med eksternt lynvern i lynvernklasse III/IV, eller i boliger uten eksternt lynvern, kan vårt velprøvde DEHNshield ZP-produktutvalg, for eksempel DSH ZP 2 SG TT 255, benyttes.
